Диаграммы по таблицам: сравнение и структура

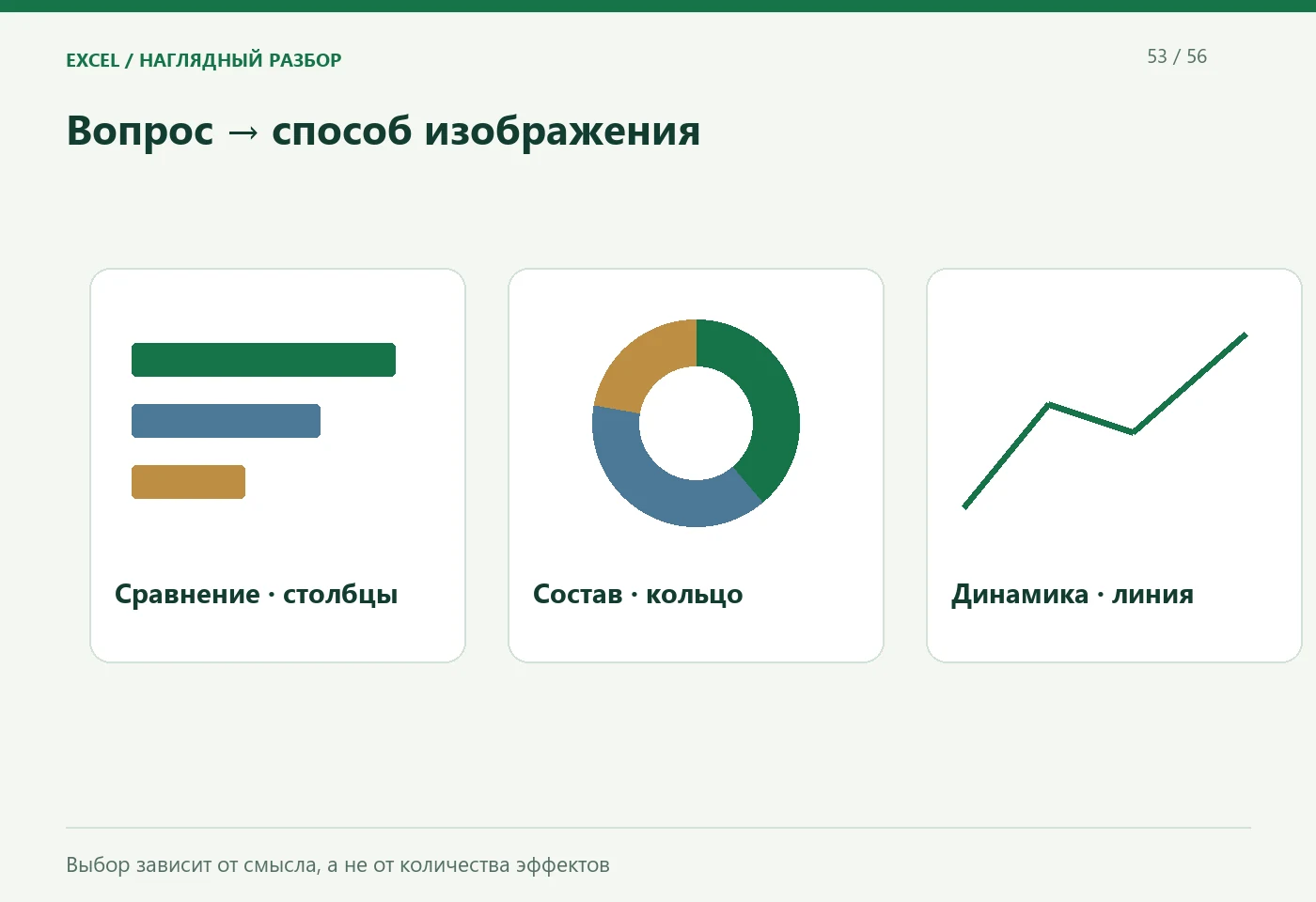

Тип диаграммы выбирается по вопросу. Горизонтальные столбцы удобны для сравнения категорий, особенно с длинными названиями. Кольцо показывает состав одного целого, если долей немного и сумма имеет понятный смысл. Линия подходит для последовательных наблюдений во времени.

Для сравнения расходов на жильё, продукты и транспорт важна длина столбцов на общей шкале. Если вопрос касается доли каждой статьи в общем расходе, пригодится состав целого. Трёхмерные эффекты затрудняют оценку площади и длины, не добавляя данных.

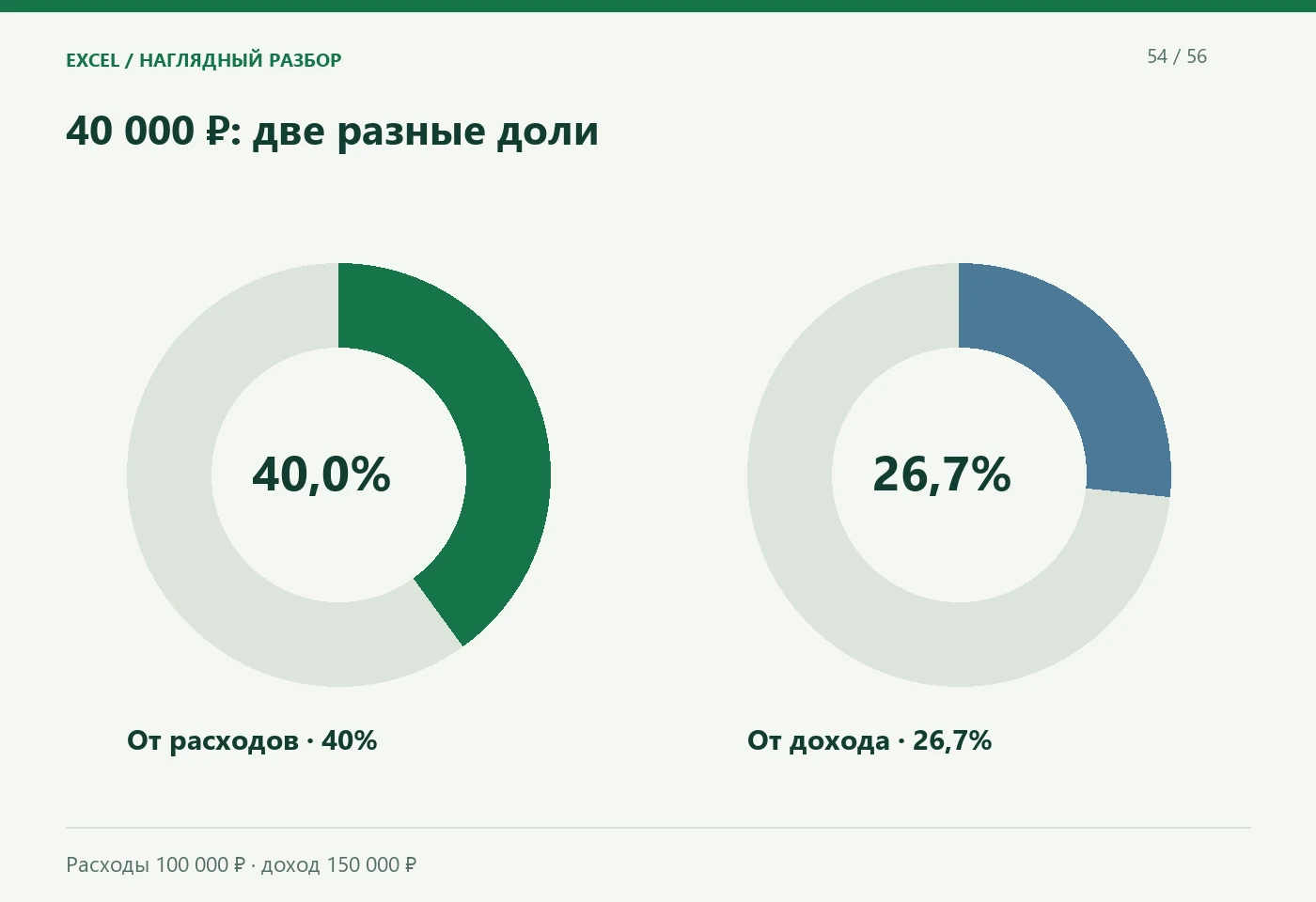

Процент имеет смысл только вместе с базой. Расход на жильё 40 000 ₽ составляет 40% от общих расходов 100 000 ₽, но около 26,7% от дохода 150 000 ₽. Сам расход не изменился — изменился знаменатель.

Для диаграммы структуры все категории должны относиться к одному целому и одному периоду. Нельзя незаметно смешивать долю расходов с долей дохода или складывать пересекающиеся категории. При округлении проценты иногда дают 99,9% или 100,1%; это следует пояснить, а не менять исходные суммы.

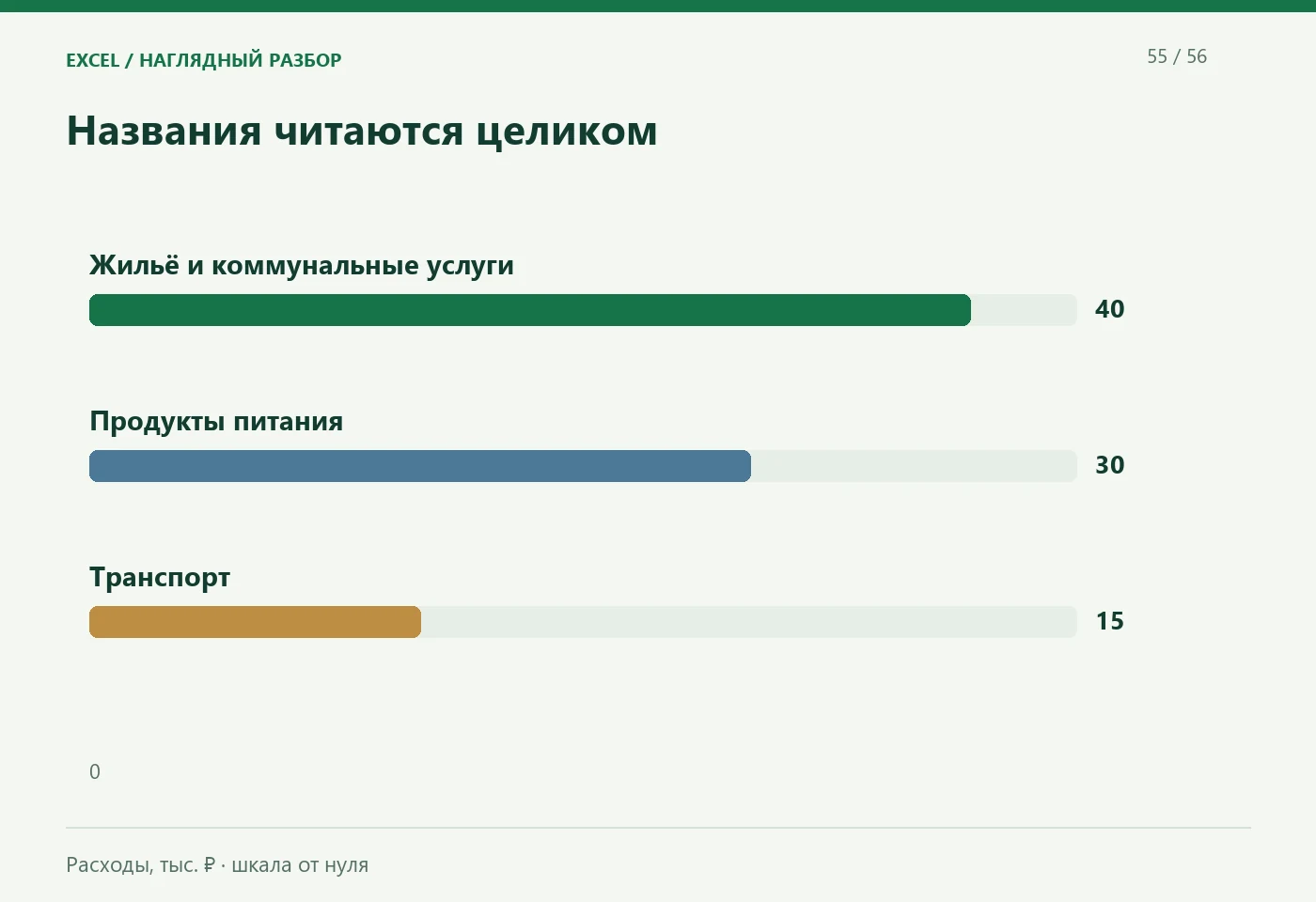

Подписи помогают читать диаграмму без постоянного поиска в легенде. Для длинных категорий горизонтальные столбцы обычно удобнее наклонённого мелкого текста. Значения можно вынести к концам столбцов, а единицу измерения указать один раз в заголовке оси или подзаголовке.

Ниже расходы упорядочены по убыванию: жильё — 40, продукты — 30, транспорт — 15 тысяч рублей. Все столбцы начинаются от нуля. Такой порядок облегчает сравнение, если у категорий нет собственного обязательного порядка, как у возрастных групп или этапов процесса.

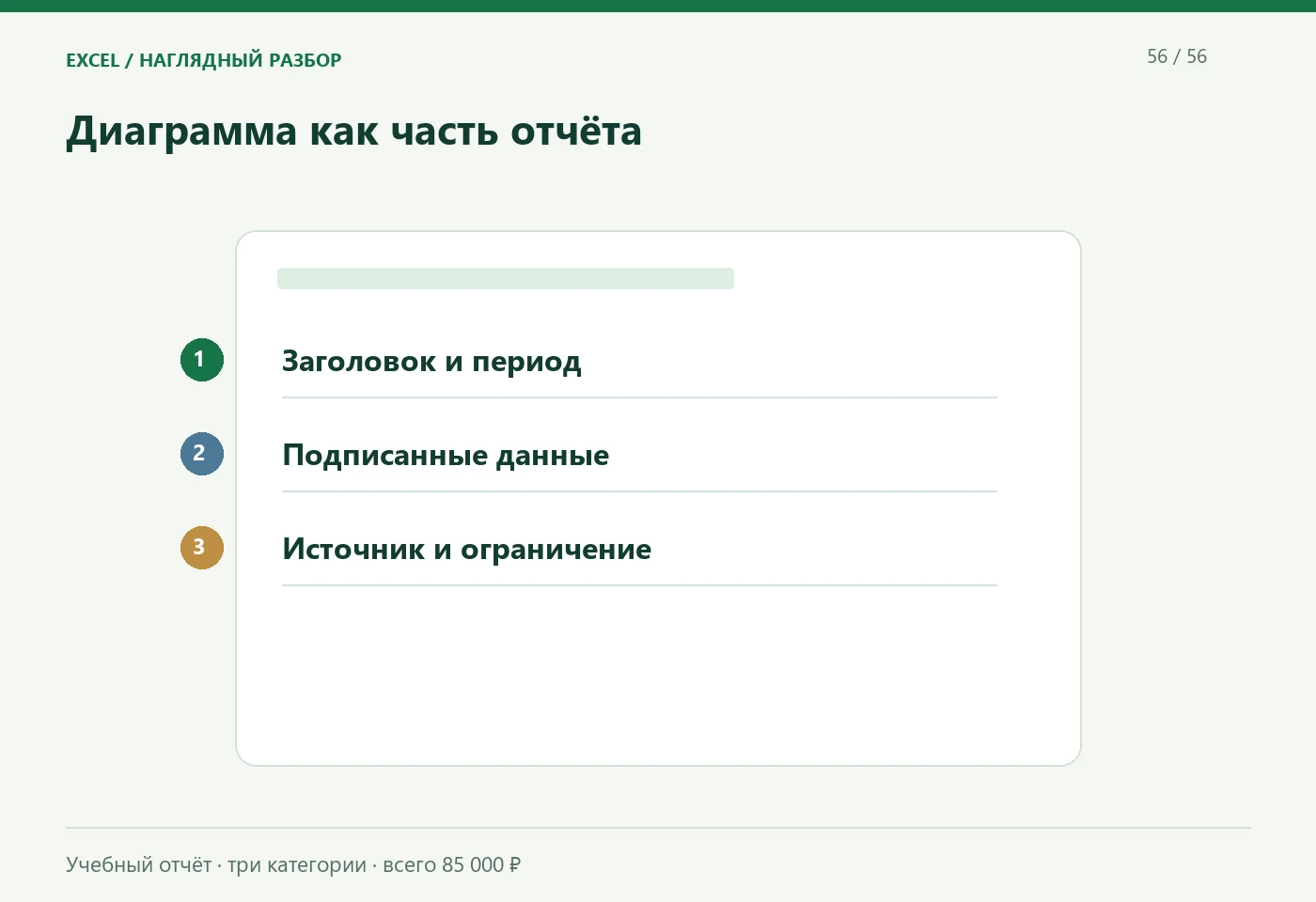

Диаграмма в отчёте должна сохранять смысл вне исходной книги. Для этого рядом нужны заголовок, период, единица измерения, источник и короткий вывод. Если данные учебные, это указывается явно; если реальные — важны дата выгрузки и состав выборки.

В примере «Расходы семьи за сентябрь» три категории дают 85 000 ₽. Самая крупная — жильё, 40 000 ₽. Это утверждение относится только к показанным категориям: диаграмма не доказывает, что других расходов в семье не было. Перед экспортом проверяют подписи и читаемость при обычном размере просмотра.
